        该系统以无线数传电台或GPRS、GSM短消息模块为核心，组建的无线传输网络，实现远程数据通讯，对远端的仪表和设备进行实时监控和数据采集，并对数据进行分析、显示、存储和输出，现场仪表和设备可以接受主站命令，执行相关操作。GPRS与GSM短消息传输方式介绍

① GPRS传输方式 GPRS是一种高速数据传输方式，建立于移动通讯GPRS网络基础之上，适于高速大量的数据传输。具有实时在线、可选计费、快捷登录、自动切换等优点。GPRS计费方式如下：
         a. 按量计费：用户可以一直在线，按照用户接收和发送数据包的数量来收取费用，没有数据流量的传递时，用户即使挂在网上，也是不收费的。
         b. 包量计费：用户每月购买固定流量。用户可以一直在线，按照用户接收和发送数据包的字节数来计量流量，数据流量超出购买流量时，另行计费。
         c. 包月计费：用户缴纳包月费。用户可以一直在线，不计量流量。

② GSM短消息传输方式 GSM短消息模式相对GPRS模式传输速度较慢，但移动通讯收费较低，适合于远程抄表系统。GSM短消息收费方式如下：
        a. 单条发送收费。
        b. 短消息包月收费。

注：GPRS与GSM短消息具体收费方式，请向中国移动通信公司咨询。

无线数传电台介绍
        无线数传电台是指借助DSP 技术和无线电技术实现的高性能数据传输电台。数字电台是数字式无线数据传输电台的简称。即采用数字信号处理、数字调制解调、具有前向纠错、均衡软判决等功能的无线数据传输电台。区别与模拟调频电台加MODEM的模拟式数传电台，数字电台提供透明RS232接口，传输速率达19.2Kbps，收发转换时间小于10ms，具有场强、温度、电压等指示，误码统计、状态告警、网络管理等功能。

无线数传电台与GPRS/GSM短信比较

传输模式	初次投资	运营成本	覆盖范围	实时性	传输质量
GPRS/GSM短信	低	低	很大	较差	一般
无线数传电台	高	高	较小	较好	较好

以下介绍系统是以GPRS为核心组建的，也可以把GPRS换成GSM短信息模块或无线数传电台，组成相关系统。

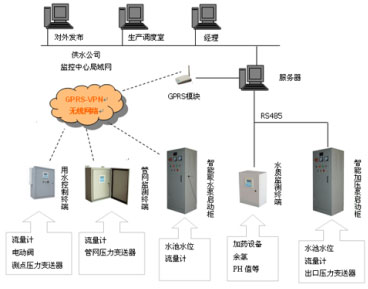

小型水厂供水实时监控与管理系统

系统目标：
该系统适合县级供水企业、农村集中供水企业使用，可远程采集取水泵、加压泵工作状态、电参数、控制泵的启停；可采集水位、压力、流量、水质等信息；可对供水管网进行实时监测，对用水大客户进行远程抄表及收费管理。
系统组成：
监控中心：
主要硬件：服务器、GPRS数据传输模块、计算机等。
主要软件：操作系统软件、数据库软件、供水实时监控与管理系统软件。
通信网络：中国移动公司GPRS-VPN专网。
测控终端：水资源测控终端、无线抄表器。
测量设备：水表、流量计、水位计、雨量计、水质计等。

系统功能：
1.监测取水点水源井或河道水位、水泵开关状态信息、供电状态、通信状态、出水流量、取水泵工作电流、电压等数据。
2.远程手工/自动控制取水泵的启动/停止。
3.监测水池的水位。
4.监测加压泵工作状态、加压泵出口管道压力、流量、供电状态、通信状态、加压泵工作电流、电压等数据。
5.远程手动/自动控制加压水泵的启动/停止。
6.监测水厂加药设备的运行状态、加药量、监测余氯、PH值等水质信息。
7.监测用水户的瞬时流量、累计流量、阀门状态、供电状态、通信状态等信息。
8.远程为用水户充值水费、IC卡充值水费。9.支持远程控制阀门的开闭。
10.支持抄取大客户水表。
11.支持现场报警、远程告警。如水位过低、仪表故障、水费不足等。支持声音、图文告警。
12.支持显示、存储监控数据、报警数据、操作信息，存储时间不少于2年。
13.支持监控数据、报警数据、操作信息查询。
14.支持各种数据的统计、分析、对比、输出、打印.
15.采用GPRS通信模式、无线、短信、有线多种通信模式.
16.支持不同厂家生产的水表、流量计、水位变送器、电动阀门、启动柜.
17.软件采用B/S结构，支持局域网和INTERNET网上浏览、操作.

技术指标：
适用环境：温度：-20～+70℃
                    湿度：≤95%
                    无导电尘埃、无爆炸性、腐蚀性气体。
                    需要GPRS方式通信时，GPRS信号良好。

设备精度：
模拟量采集：≤0.5%
开关量采集：≤1‰
通信误码率：≤10-4
遥控响应时间：2～5秒

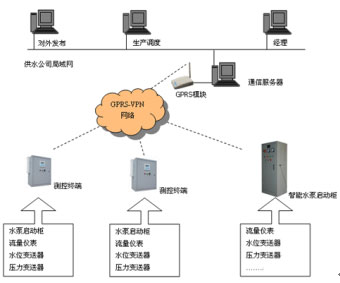

水源井实时监控与管理系统

适用范围：
该系统适用于供水公司、电厂、钢厂等大型企业控制管理自备水源井，可采集水泵的启停状态、三相电流、三相电压、出水流量、水位、出水压力等信息，远程控制自备井水泵的启停，及时发现、记录设备故障，保障企业安全供水。
系统组成：
监控中心：主要硬件：服务器、GPRS模块等。
主要软件：
操作系统软件、数据库软件、水源井实时监控与管理系统软件、防火墙软件
通信网络：
中国移动公司GPRS无线网络。测控终端：水源井测控终端、智能水泵启动柜。
计量设备：
水表或流量计、水位变送器、压力变送器、温度变送器、电流互感器、水泵启动柜。

系统功能：
1.该系统是一个子系统，可并入供水信息化管理系统。
2.监控中心远程采集水源井的水泵状态、电参数、出水流量、水位、压力、温度等数据。
3.监控中心实时接收水源井现场的状态变化、超限告警信号和数据，支持声光报警。
4.监控中心可以远程启动/停止水泵。
5.中心监控软件采用B/S结构，支持局域网内多台计算机同时使用。
6.中心监控软件具备授权功能，授予不同工作者不同的操作权限。
7.中心监控软件图片显示每个水源井的位置，并显示主要工作数据。
8.中心数据库软件可以存储、查询水源井监测数据、报警信息、操作信息。
9.中心监控软件可以生成水源井工作数据曲线，如电流曲线、流量曲线等。
10.中心监控软件可以生成水源井各种生产数据报表。
11.系统支持GPRS无线通信、485总线通信、电台通信、光纤通信等多种通信方式。
12.使用GPRS-VPN专网，投资少、数据传输可靠、通信设备维护量小。
13.使用GPRS网络通信时，支持GPRS和短消息两个通信通道。
14.测控终端现场采集水源井的水泵状态、电参数、出水流量、水位、压力、温度等数据。
15.测控终端主动定时上报现场数据，随时上报状态变化信息和报警信息。
16.测控终端可显示、存储、查询历史数据；可修改工作参数。
17.测控终端可自动控制水泵的启停，可远程控制水泵的启停。
18.测控终端支持远程软件升级和参数设置。
19.测控终端可保护水泵设备，避免在缺相、过流等状态下启动工作。
20.测控终端兼容厂家生产的脉冲水表或各种流量计。
21.测控终端兼容厂家生产的标准信号输出的测量变送器。
22.改造项目使用水源井测控终端，新建项目使用智能水泵启动柜。

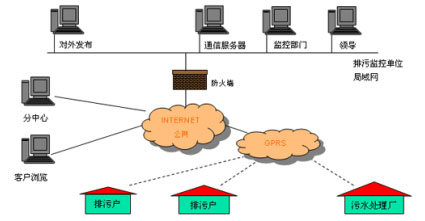

污水排放实时监与管理系统
系统目标：
监测污水排放量、水质、取样情况、阀门状态等信息，合理管理、控制污水排放。
系统组成：
监控中心：
硬件主要包括：服务器、数据专线、路由器等。
软件主要包括：操作系统软件、数据库软件、污水排放实时监控于管理系统软件、防火墙软件。
通信网络：中国移动公司GPRS无线网络。
测控终端：排污测控终端。
计控设备：流量计、阀门、COD、采样仪等。

系统功能特点：
1.该系统适用于污水处理厂监控所辖污水排污单位。也适用于水务、环保部门监测水环境、管理和控制污水排放。
2.系统功能模块化,用户可根据具体需求选择功能。
3.系统具有强大的兼容性，支持不同厂家的测控终端、测量计量设备。
4.采集污水排放量、水质、取样情况、阀门状态等信息。
5.对超标单位进行自动或远程控制排放。
6.现场存储历史数据。
7.监控中心对数据进行存储、查询、维护、发布、分析。

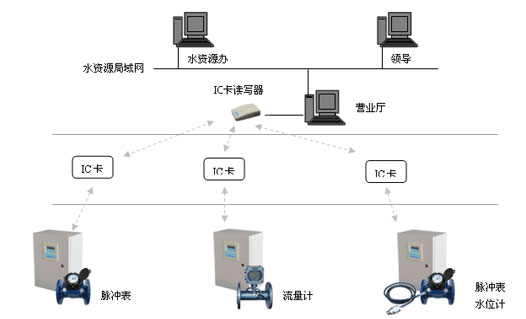

IC卡售水管理系统系统目标：
IC卡控制自备井、取水泵站的取水量。先收费、后用水，实现计划用水。
系统组成：
监控中心：硬件主要包括：服务器、IC卡读写器等。
软件主要包括：操作系统软件、数据库软件、IC卡售水管理系统软件、防火墙软件。
通信介质：非接触式IC卡。
测控终端：IC卡售水终端。
计量设备：水表、流量计。

系统功能特点：
1.该系统是水资源实时监控与管理系统中的一个子系统。
2.使用IC卡交纳水资源费，使用IC卡为IC卡售水终端充值可用水余量。
3.实时采集监测点的用水量，从可用水余量中扣除。
4.余量达到底限时现场告警，余量为0时切断水泵启动柜电源或工作回路。
5.计量设备可选用厂家生产的脉冲水表或各种流量计。
6.IC卡售水终端可采集水位信息，可设定水位超限时自动切断水泵启动柜电源或工作回路。
7.IC卡售水终端存储流量、余量、水位等信息，返写IC卡中，由IC卡将现场信息带回监控中心。

相关产品

水资源控制器

应用范围：该水资源控制器被安装在各种测控终端上，具备计量数据采集、测量数据采集、设备开关状态采集、余量充值管理、用水控制管理等多项功能。支持数据远程通信。

功能特点：
1.采集计量仪表数据：
采集脉冲水表脉冲信号，输出瞬时流量、累计流量。
采集4-20mA信号输出流量计的信号，输出瞬时流量、累计流量。
采集流量计串口输出信号，输出瞬时流量、累计流量。
2.采集测量变送器信号：
采集水位、水质、压力、温度、电流、电压等变送器输出的测量信号。
3.采集设备运行状态信息：
采集泵起停、阀门开闭、供电、门开闭、正常取水/应急取水等状态信息。
4.显示、查询信息：
数码管显示、液晶显示可选。
显示、查询剩余水量、瞬时流量、累计流量、水位、压力、温度、其它参数、
报警状态等信息。
5.充值剩余水量：
支持非接触IC卡充值、无线网络远程充值剩余水量。
6.提供控制输出信号：
提供三极管控制输出信号，通过信号继电器、中间继电器控制设备运行。
7.就地、远程告警：
剩余流量、水位、压力、温度、电流、电压等数据超限时就地告警，支持远程告警。
外接仪表等设备信号中断时，就地告警，支持远程告警。
现场数据和状态发生变化时就地告警，支持远程告警。
8.保存历史数据：
保存流量、水位、余量、告警、状态等数据不少于30天。
9.数据通信：
支持有线、GPRS等多种通信方式。
10.设备维护：
支持按键设置参数、远程设置参数、远程升级程序。

技术参数：
1.硬件配置：8位LED灯显示和4行中文液晶显示可选、8路AI、9路DI、5路DO、2路串口、1个4按键键盘、1路非接触式IC卡读写
2.采集精度：模拟量采集精度：0.5%；脉冲量采集精度：0.1%
3.通信协议：标准MODBUS-RTU协议、PSBUS协议；支持浙江、山西等多个地区通信协议
4.通信接口：2路RS232、RS485可选
5.通信速率：300～19200 bit/s
6.IC卡读写距离：小于10cm
7.工作环境：温度：-20～70℃；湿度：≤95%；无凝露，无导电尘埃，无爆炸物品
8.安装方式：盘式安装
9.安装尺寸：120mm×120mm×95mm 10.供电电源：10～30VDC

GPRS/GSM无线抄表器

适用范围：

该抄表器使用锂电池供电，可采集串口水表、脉冲水表的流量数据，可采集水位、压力、水质变送器的数据，通过短信或GPRS网络传输数据。广泛用于管网监测、大客户抄表、水位监测、水质监测、流量监测等领域。

功能特点：
1.采集单脉冲、双脉冲、三脉冲水表的脉冲信号。
2.同时接入两块脉冲水表。
3.采集串口流量计的流量数据。
4.采集水位、压力、温度、水质变送器的测量数据。
5.采集开关状态信息。
6.存储采集数据。
7.表类型及倍率、表底值可以设置。
8.瞬时流量、小时流量、日流量、水位、压力可以设置上下限。
9.设置方式：串口、远程GPRS和短消息。
10.数据连续采集、定时上报，越限上报。
11.数据采集时间间隔可设置。
13.数据发送时间间隔可以设置。
14.向多个手机发送数据。
15.向多个监控中心发送数据。
16.短时间在水下工作。

技术指标：
1.产品结构：柱状结构、长方体结构
2.数据接口：1路RS232/485串口
3.串口速率：300～19200bps
4.工作环境：

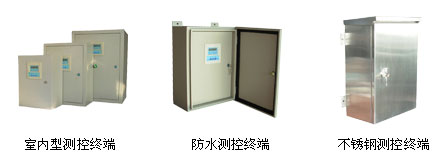

水资源测控终端

应用范围：
该系列设备用于水务部门监控自备井取水、监测水质、水量和水位。用途不同，终端的配置不同。测控终端兼容各种计量仪表和测量变送器，支持自动控制、远程控制水泵阀门。支持IC卡售水和GPRS远程充值售水。

功能特点：
1.采集各种脉冲表的流量数据。
2.采集水位、水质变送器的标准信号。
3.采集串口计量、测量仪表的数据。
4.采集水泵阀门状态，采集供电状态和箱门开关状态。
5.数据超限或故障发生时，现场报警，支持远程报警。
6.自动控制水泵或阀门，实现允许取水或禁止取水。
7.远程控制水泵或阀门，实现允许取水或禁止取水。
8.支持IC卡售水、支持远程充值剩余水量。
9.支持GPRS方式通信。
10.支持使用应急开关。
11.存储历史数据。
12.现场可显示查询监测数据、工作参数。
13.配置备用电源，停电后可继续工作。
14.支持多中心监控。
15.通过河北省电子产品监督检验所检验。
16.符合水利部“水资源实时监控与管理系统”指导性文件要求。
17.支持山西、浙江、辽宁等许多地区水资源管理通信协议要求。

技术指标：
1.采集误差：模拟量：≤0.5%；脉冲量：≤1‰
2.通信误差：≤10-4
3.工作环境：温度：-20～70℃ ；
湿度：≤95%无凝露；无腐蚀、无爆炸环境
4.供电电源：220±20%VAC；支持380VAC。
5.设备功耗：≤8W
6.设备结构：室内型、室外型7.外型尺寸：480mm×360mm×200mm；600mm×450mm×300mm
