☞ 工作原理

发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

☞ 应用

JDRD系列雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。


☞ 技术数据

智能型雷达基本参数：

工作频率：6.8GHz
波 束 角： 24°JDRD51, JDRD52 18°JDRD53 带DN150法兰
14°JDRD53 带DN200法兰 12°JDR D53 带DN250法兰
测量范围：0…35m
重复性：±3mm
分辨率：1mm
采样：回波采样55次/s
响应速度：>0.2s(根据具体使用情况而定)
电流信号：4…20mA
精度：<0.1%
天线材质 JDRD51、JDRD52为PP/PTFE JDRD53 为316L不锈钢
通讯接口 HART通讯协议
过程连接 JDRD51 (PP，PTFE天线) ：G1-1/2 316L不锈钢， JDRD52(棒式天线) ：翻边法兰DN50，DN80，DN100，DN150 JDRD53(喇叭口形式天线)：法兰DN50，DN80，DN100，DN150，DN200，DN250
电源 24V DC(+/-10%)，波纹电压：1Vpp 耗电量：max22.5mA
环境条件 温度：－40℃…＋80℃ 容器压力（表压）－1…40bar
防爆认证 ExiaII C T6
外壳保护等级 IP68
两线制接线 供电和信号输出共用一根两芯导线
电缆入口：2个M20×1.5（电缆直径5…9mm）
导波雷达基本参数：

工作频率:100MHZ-1.8GHZ
测量范围：缆式：0-30m；杆式、双杆式：0-6m
重复性：±3mm
分辨率：1mm
采样：回波采样55 次/s
响应速度：>0.2S（根据具体使用情况而定）
输出电流信号：4-20mA
精度：<0.1%
通讯接口： HART 通讯协议
过程连接: G1-1/2 法兰DN50，DN80，DN100，DN150
过程压力: -1-40bar
电源： 电源：24VDC(±10%),纹波电压：1Vpp 耗电量：max 22.5mA
环境条件： 温度-40℃～+80℃
外壳防护等级： IP68
防爆等级： EXiaIICT6
两线制接线： 仪表供电和信号输出共用一根两芯屏蔽电缆线
电缆入口：2个M20×1.5(电缆直径5--9mm)

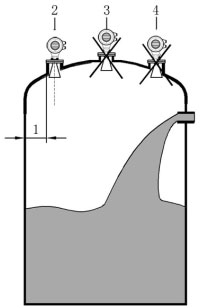

安装说明

推荐距离（1）墙至安装短管的外壁：
离罐壁为罐直径1/6处，最小距离为200mm。
不能安装在入料口的上方（4）。
不能安装在中心位置（3），如果安装在中央，会产生多重虚假回波，干扰回波会导致信号丢失。
如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。

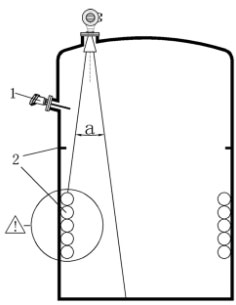

罐内安装

在信号波束内，应避免有如下安装物（1）：例如限位开关，温度传感器等。
对称装置（2），如真空环，加热线圈，挡板等等。
如果罐内有（1）（2）干涉物件，应采用导波管进行测量。

最佳安装选择

天线尺寸：天线越大，波束角越小，干扰回波将越弱。
天线调整：将天线调整到最佳测量位置。
导波管：导波管用来避免干扰回波。

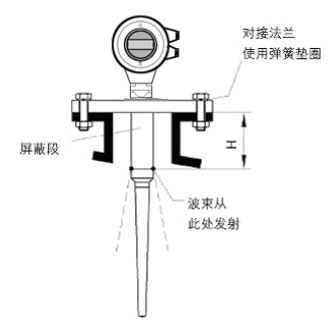

罐内安装1

雷达天线不可向罐壁倾斜。
为了使温度影响最小化，在对接法兰的连接处必须使用弹簧垫圈。
杆式天线必须伸出安装短管。
垂直放置杆式天线，不要让雷达束指向罐壁。

罐内安装2

雷达天线不可向罐壁倾斜。
喇叭天线必须延伸出安装短管，否则应使用天线延伸管。
喇叭天线必须调整至垂直，不要让雷达束指向罐壁。

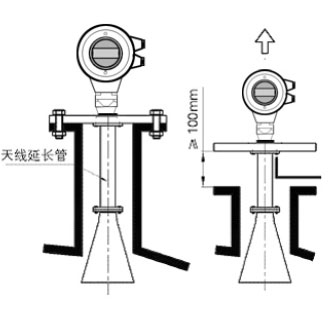

安装短管较长时使用天线延伸管

     当喇叭长度小于安装短管长度时，应使用天线延伸管 。
     如果喇叭直径大于安装短管的直径，包括延伸管在内的天线需要从容器里面安装，并将仪表抬高。选择延伸管使仪表至少抬高100mm。

导波管内安装

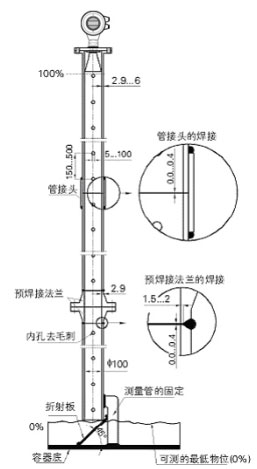

雷达传感器通过导波管或旁通管进行测量，测量管起到导波作用。下面是一个测量管（导波管的构造图）
测量管内壁必须平滑，如果可能的话测量管的内径需要与喇叭口的直径相符，请使用纵伸焊接的不锈钢管。可以通过预先焊接的法兰盘或焊接头延长测量管。

必须注意：

焊接时，不能产生凸点或凸缘。将法兰和测量管对齐固定，然后焊接。焊接不要穿透测量管管壁,管内壁必须保持平滑，一定要小心的除去焊缝和不平滑的地方，否则会造成很强的虚假回波。
